断路器触头多参量感知系统BT-CBC500
本装置为融合多项前沿技术的高新监测产品，集成高精度传感、脉冲电流局部放电检测、数字识别、无线数据传输、超低功耗、电磁抗干扰及自动控制技术。设备采用一体化集成方案，整合温度、夹紧力、插接深度传感器与局部放电监测单元，依托无线通信链路完成监测数据传输，可对开关柜触头的温度、夹紧力、插接深度、局部放电状态开展全天候实时在线监测。系统搭载可视化人机交互界面，配备阈值超限告警、数据曲线分析、历史数据查询统计、报表编制管理等功能，既支持单台设备本地独立运行，也可接入网络实现多设备组网协同管控。
高压断路器属于电力系统核心开关设备，承担线路控制与故障保护双重职能，是保障电网安全可靠供电的关键设备。断路器长期投运后，其传动机构、弹性构件与电气元器件会逐步出现性能衰减，设备整体可靠性随之降低，进而滋生多种设备缺陷，严重干扰电网安全平稳运行。
10kV、35kV 中置式断路器是各变电站配网系统的核心装备，运行意义重大。按照 GB3906 相关规范要求，梅花静触头标准有效插接深度为 34±2mm。若插接深度不足 32mm，动静触头有效接触区域会大幅缩减，接触电阻急剧升高，造成触头持续高温；长期高温工况下，触头表面银镀层氧化剥落、触指烧损变形。与此同时，触头弹簧压缩量不足，单片触指夹紧力不足 20N，触头接触状态不稳定，受设备振动或短路电动力冲击时极易出现触头分离，诱发电弧放电、线路中断，严重时会造成开关柜起火。
若插接深度超过 36mm，触指将受到过度挤压，弹簧长期处于极限压缩工况，极易出现疲劳断裂；此外手车插拔阻力大幅上升，会出现手车推进卡顿、触指形变、银镀层磨损脱落等问题，触头接触性能彻底受损，甚至出现分合闸操作失灵。
上述隐患若长期得不到处理，会持续加剧触头发热，最终造成触头烧毁，引发电力安全事故。仅依靠单一温度监测手段，无法精准定位开关发热故障的根本诱因。高压开关柜触头温度检测工作，需遵循《带电设备红外诊断技术应用导则》（DL/T664-1999）与《交流高压电器在长期工作时的发热》（GB763-90）两项标准规范。

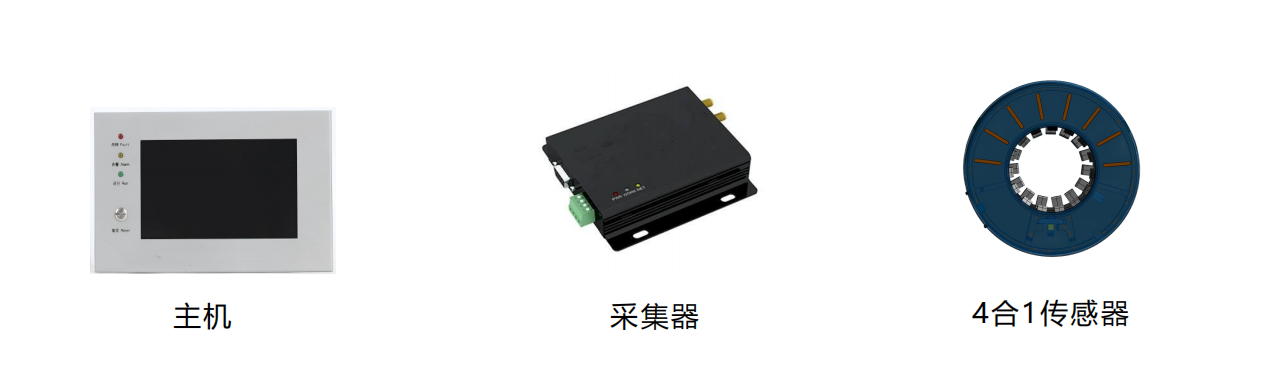

本监测系统为集成多类前沿技术的高新设备，融合高精度传感、脉冲电流局部放电检测、数字识别、无线通信、超低功耗、电磁抗干扰及自动控制技术。系统一体化集成温度、触头夹紧力、插接深度传感器与局部放电监测单元，依托无线通信完成数据传输，实现开关柜触头温度、夹紧力、插入深度、局部放电四项指标全天候在线实时监测。系统搭载可视化操作界面，具备阈值超限告警、数据曲线分析、历史数据查询统计、报表编制管理等功能，支持单设备本地独立运行，也可多站点组网集中管控。
分项监测功能说明
- 夹紧力监测
全天候不间断采集弹簧弹力与触头夹持力数据，实时研判弹簧疲劳损耗程度，提前预警弹簧变形、断裂隐患，保障触头夹紧力度始终处于合格区间。
- 触头温度在线监测
24 小时持续采集动静触头区域温度数据，实时追踪触头温升与发热异常情况。
- 触头插接深度监测与承压弹簧防脱落防护
全天实时掌握动静触头啮合接触状态，替代传统涂抹凡士林观测、卡尺人工测量等操作繁琐、测量精度不足的检测方式；配套防护结构对前端受力弹簧进行防护，杜绝弹簧脱落问题。即便弹簧发生断裂，断裂碎片也不会落入触头腔体，规避由此引发的开关柜爆炸等重大安全事故。
- 脉冲电流法局部放电监测
采用脉冲电流检测原理，实时采集、监测触头局部放电信号。
系统搭载我司自主研发的人工智能核心主板，该高端工业控制核心板以高可靠性进口芯片为硬件基础开发，标准化通用接口设计适配各类场景，集成与调试难度低，同时具备低功耗、高运算能效的突出优势。
产品采用工业物联网 + 移动端 APP 一体化架构，在基础通信功能之外板载硬件加密芯片，全方位保障数据传输安全；设备可无缝接入工业物联网管控平台。依托大数据运算与神经网络智能算法，平台能够自动完成现场数据采集、设备异常预警、故障智能研判，有效提升设备运行状态感知能力，实现告警信息即时推送、故障智能分析诊断，缩短设备缺陷处置周期。
系统通过激光阵列、压力传感器、脉冲电流局部放电检测单元、温度传感器同步采集开关柜触头运行信号并完成运算处理，针对触头插接深度、夹持夹紧力、局部放电、运行温度四大关键参数开展多维度综合评估与故障判定。
